シャーカットのスリッターナイフ Jシリーズ(エアナイフホルダー) 基本情報

シャーカット

初心者の方でも、ガイドバー調節など簡単に行なえるシャーカット(※)のスリッターナイフ Jシリーズモデルです。 ダイアルゲージによる上刃の深さ調節が可能です。 イタリアメーカー・エリオカバーニャ(ELIO CAVAGNA)社のヘリオス・ソフトカット(特許商品)は材料裁断に出る粉塵を減らし、刃の磨耗を抑えられる画期的な商品です。

(※)シャーカットとは、上刃が下刃(カウンターブレード)に組み合わされ電動化されたものを意味します。ブレードの品質と耐久性を得ることができ、あらゆる種類の材料に適したソリューションをご提供します。





helios

J2-40C・J3L-48C・J3H-75C

Jシリーズの特徴
*ソフトカットシステム
特殊バネ機構により支えられた上刃が下刃に対して、常に柔らかで確実なコンタクトを保ち、しかも必要以上の接圧を逃します。
このシステムによりほとんどのウエブのシャーカットを行なうことが出来、しかも丸刃の寿命が格段に向上します。また接圧が低いため、紙粉の発生が減ることも大きなメリットです。

*セルフロック機構
ガイドバーにより移動を行った後、本体は空気圧によって自動ロックがかかり確実に固定されます。

*スリット角度調節
微調整読み取りスケールにより、スリット角度の調節は容易になりました。

*ホルダー交換
Jシリーズのナイフホルダーは、スクリューを緩めるだけで簡単に上刃ホルダーを外したり、180°回転させることが出来ます。

*刃先保護プレート(”Cタイプ”オプション)
機械運転停止時に、下刃から上方の停止位置に離れる上刃の刃先を自動的に保護するために開発された刃先保護プレートで 空気圧で働き、刃先全体を保護します。

などあらゆる工夫がされており、機械操作の初心者でも扱いやすい商品です。

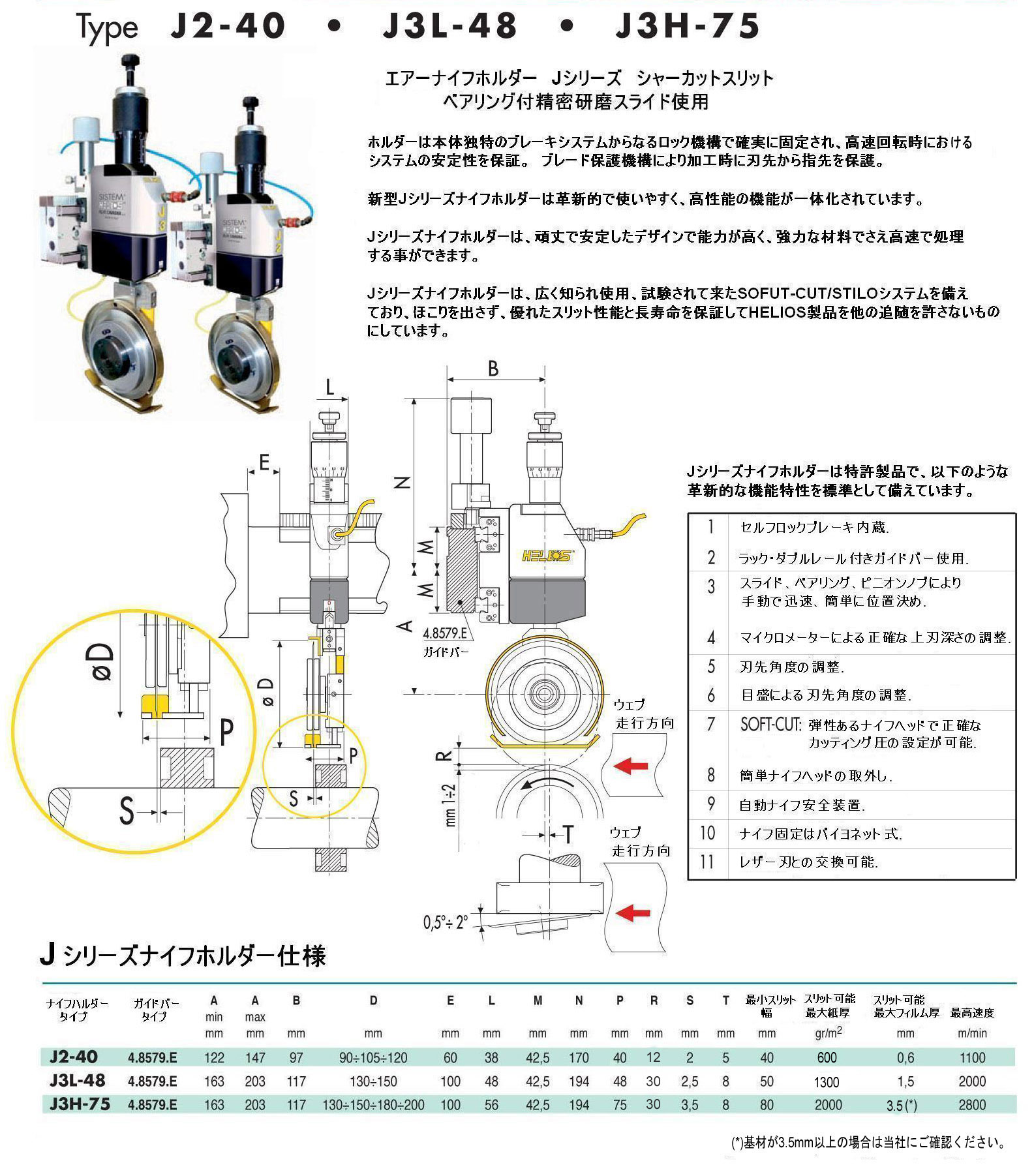

J23

Jシリーズ操作方法

J2-40C エアナイフホルダー

紙、フィルム、プラスチック、テキスタイル、ラミネート、ガラスファイバー、不織布、ゴム、アルミなどの中性能カットに最適。ダイアルゲージによる上刃の深さ調節可能。

J3L-48C / J3H-75C エアナイフホルダー

高性能なカット断に最適。ダイアルゲージによる上刃の深さ調節可能。

ナイフホルダーオプション基本情報

ブレードクリーニングキット

油をしみ込ませたフェルトを微調整した当たり具合で接触させ、粘着剤などが刃に付着するのを防止するオプションです。



ダスト排出キット

スリット時に発生する紙粉等ダストを吸引するためのオプションです。



ブレードカバー

透明プラスチックーによる保護カバーオプションです。



エッジトリムシステム

シャーカットエアーナイフホルダー装備エッジトリムシステムです。​

エッジトリムシステム

ホルダーの位置決めは手動・自動のどちらも利用でき、可撓性の素材の切断に大変有効です。​
